4.0 Анализ горелки угольного котла на электростанции Цзянсу Готай
2026-03-04
На тепловых электростанциях угольный котел является одним из основных элементов оборудования, отвечающим за преобразование химической энергии угля в тепловую энергию, а затем за использование высокотемпературного пара высокого давления для привода паротурбинной установки и выработки электроэнергии. Горелка угольного котла является ключевым звеном в этом процессе преобразования энергии; ее работа напрямую влияет на эффективность выработки электроэнергии электростанцией, экономическую выгоду и воздействие на окружающую среду. Ее функция заключается в подаче измельченного угля и воздуха, необходимого для сжигания, в топку определенным образом, обеспечивая своевременное воспламенение измельченного угля, стабильное и эффективное сжигание, предотвращение пригорания и коксования форсунок, низкий уровень выбросов NOx, предотвращение высокотемпературной коррозии водоохлаждаемых стенок, поддержание прямого центра пламени, предотвращение пригорания стенок пламени, обеспечение хорошего заполнения топки и равномерное распределение температуры дымовых газов на выходе из топки. В настоящее время на электростанциях обычно используются два метода сжигания: сжигание с противоположным расположением передней и задней стенок и тангенциальное сжигание.
Состав оборудования для сжигания: Оборудование для сжигания при противоточном методе сжигания с передней и задней стенками состоит из горелки для пылеугольного топлива, установки для сжигания мазута, большого воздушного ящика/измерительного устройства для измерения скорости ветра, пневматических (электрических) приводов для заслонок, регулятора воздуха для выгорания и центрального воздуховода.
Тангентная система сжигания состоит из горелки для пылеугольного топлива, установки, работающей на мазуте, системы крепления горелки, большого воздушного ящика/измерительного устройства для измерения скорости ветра, пневматических (электрических) приводов для форсунок и пневматических (электрических) приводов для заслонок.

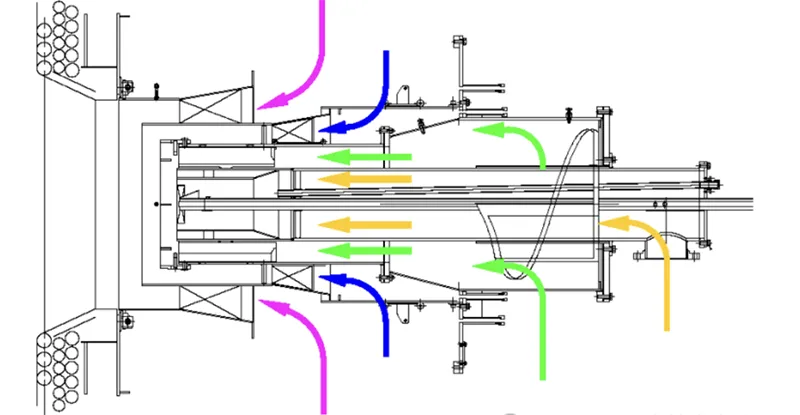

Принцип работы горелки: Процесс работы горелки угольного котла на электростанции достаточно сложен. Сначала угольная мельница измельчает крупные частицы угля в мелкий пылеугольный порошок, который затем подается в горелку с первичным воздухом. Первичный воздух не только транспортирует пылеугольный порошок, но и обеспечивает определенное количество кислорода для начального сгорания. Внутри горелки пылеугольный порошок смешивается со вторичным воздухом. Вторичный воздух, предварительно нагретый воздухоподогревателем, в первую очередь обеспечивает достаточное количество кислорода для полного сгорания пылевидного угля и регулирует интенсивность и стабильность горения.
После равномерного смешивания пылевидного угля и вторичного воздуха они воспламеняются с помощью устройства зажигания. В качестве устройств зажигания обычно используются пистолеты-зажигатели или плазменное зажигание, что обеспечивает быстрое и надежное воспламенение пылевидного угля. После воспламенения горение быстро происходит внутри пламенной трубки горелки. Во время горения горелка должна точно контролировать соотношение, скорость потока и способ смешивания угля и воздуха, чтобы обеспечить полное сгорание пылевидного угля и выделение максимального количества тепла.
Метод тангенциального сжигания с четырьмя углами: Горелка подает измельченный уголь и воздух, необходимый для его сжигания, в топку тремя частями: первичный воздух, вторичный воздух и периферийный воздух (третичный воздух). Первичный воздух служит средой для транспортировки измельченного угля и обеспечивает воздух, необходимый для первичного сжигания. Вторичный воздух подает в топку воздух, необходимый для полного сгорания измельченного угля. Периферийный воздух используется для охлаждения, когда форсунки не работают, или для колебательного механизма, а также для дополнения и регулирования объема воздуха, необходимого для первичного сжигания, и подается в топку из-под форсунок первичного (третичного) воздуха.
Метод сжигания с противоположной передней и задней стенками: Воздух, используемый для сжигания, можно разделить на первичный воздух, вторичный воздух, третичный воздух, центральный воздух и воздух для выгорания. Первичный воздух используется в качестве среды для транспортировки измельченного угля и обеспечивает воздух, необходимый для первичного сжигания. Вторичный и третичный воздух являются основным источником воздуха для сжигания, обеспечивая эффективное сжигание и низкие выбросы NOx. Центральный воздух используется в качестве основного воздуха для сгорания топлива при работе масляного пистолета, а также в качестве охлаждающего воздуха, когда масляный пистолет и горелка не работают. Воздух для выгорания используется для уменьшения количества воздуха в первичной зоне сгорания, тем самым снижая выбросы NOx из топки. Компания Jiangsu Guotai Machinery Manufacturing Co., Ltd. в основном производит следующие типы горелок:
Вихревые горелки: Наши вихревые горелки являются распространенным типом горелок для угольных котлов. Благодаря специальной конструкции они создают вихревое движение в воздухе, поступающем в горелку. Это вихревое движение способствует полному перемешиванию измельченного угля и воздуха, повышая эффективность сгорания. Одновременно вихрь создает стабильную зону рециркуляции, делая пламя более устойчивым и менее склонным к затуханию. Вихревые горелки подходят для углей с высоким содержанием летучих веществ и позволяют достичь хороших результатов сгорания даже при низком коэффициенте избытка воздуха.
Горелки с прямым потоком: Наши горелки с прямым потоком позволяют измельченному углю и воздуху поступать в горелку в прямом потоке. Они характеризуются длинным, узким пламенем и концентрированным сгоранием. Горелки с прямым потоком обычно используют четырехугольную компоновку, создавая вращающийся центр пламени внутри топки, что повышает стабильность и равномерность сгорания. Горелки с прямым потоком подходят для различных типов угля, особенно для низколетучего антрацита и тощего угля.
Горелки с низким уровнем выбросов NOx: В условиях все более строгих требований к охране окружающей среды горелки с низким уровнем выбросов NOx широко используются на электростанциях. Основная технология наших горелок с низким уровнем выбросов NOx заключается в снижении образования оксидов азота (NOx) за счет оптимизации процесса сгорания. Обычно используются технологии ступенчатого сгорания и разделения богатой и бедной смеси для обеспечения сгорания в разных зонах, тем самым снижая образование NOx. Горелки с низким уровнем выбросов NOx значительно сокращают выбросы электростанций при сохранении эффективности сгорания.
Наша компания (Jiangsu Guotai Machinery Manufacturing Co., Ltd.) производит горелки для угольных котлов электростанций по индивидуальному заказу, каждая из которых обладает уникальными характеристиками и отличается высочайшим качеством, что делает их выгодным приобретением.
